Çok Eksenli Sistemler
Günümüz endüstriyel dünyasında vazgeçilmez olan bu sistemler, makine yapımında giderek daha önemli bir rol oynamaktadır.
Karmaşık çok eksenli sistemler, günümüz endüstriyel dünyasında vazgeçilmezdir ve makine yapımında giderek daha önemli bir rol oynamaktadır.
Belirli uygulama zorluklarınızı çözmek için özel olarak tasarlanan sistemlerimiz, sınırsız kılavuz ve tahrik kombinasyonu seçenekleri ile H, XY, XZ ve XYZ dahil olmak üzere çeşitli konfigürasyonlar sunar. Deneyimli teknik ekibimiz, tasarımdan teslimata kadar kapsamlı uygulama analizi, danışmanlık ve teknik destek sağlayarak gereksinimlerinizi tam olarak karşılamayı hedefler.
-
Çevrim süresi analizi, kullanım ömrü hesaplamaları ve motor spesifikasyonu dahil kapsamlı uygulama değerlendirmesi
-
48 saat içinde CAD modelleri ile hızlı teklif
-
4 ila 6 hafta içinde proje tamamlanması
-
Sınırsız ürün konfigürasyon seçenekleri
Teknik özellikler ve seçenekler

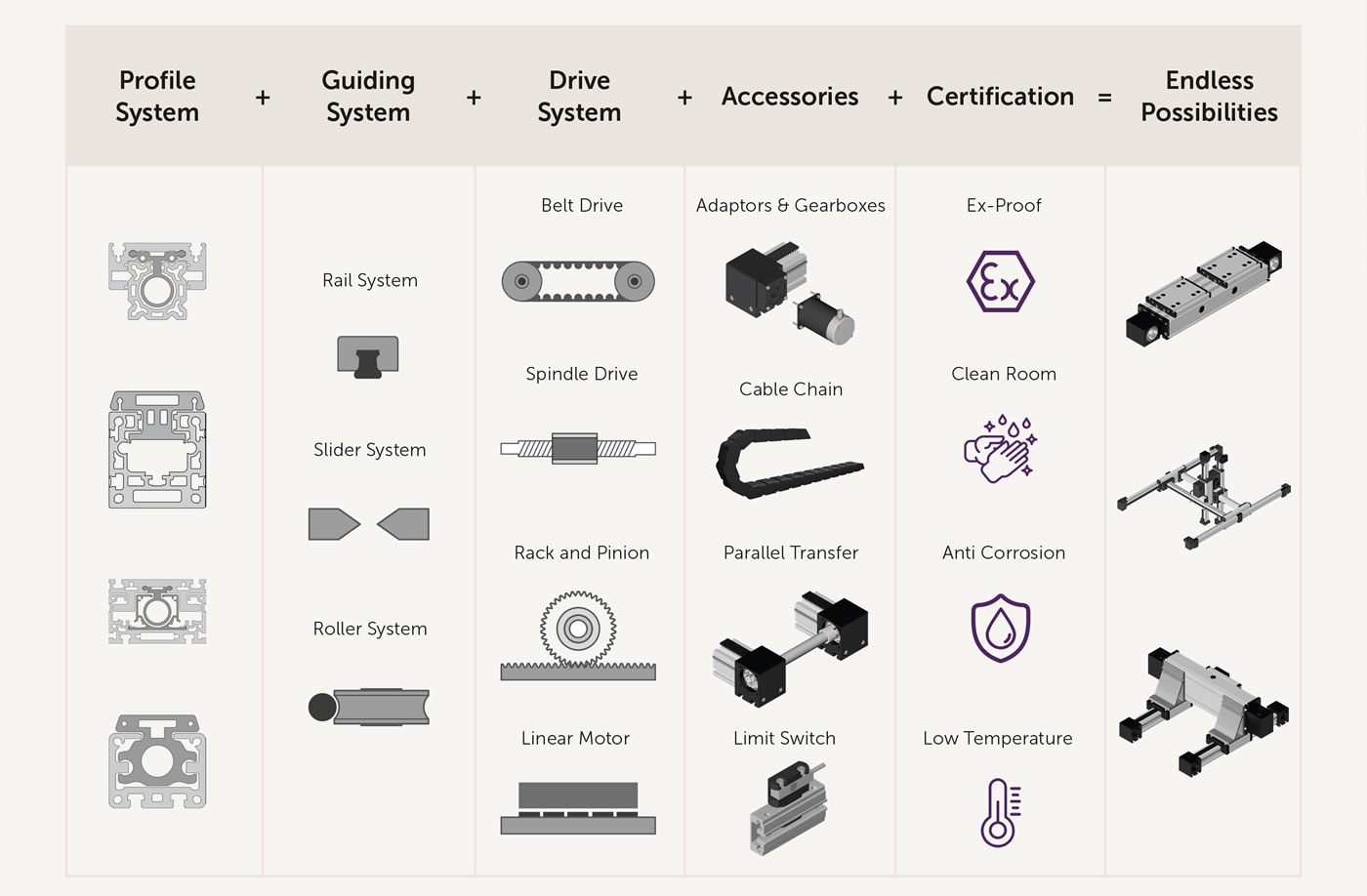

Ölçüye özel üretilen çok eksenli ve gantry sistemleri için tam tasarım esnekliği sunar; bu sayede neredeyse her uygulama için bir çözüm sağlanabilir. Modüler tasarım seçenekleri, yüksek kaliteli ürünler ve üstün teknik destek sayesinde bu ürün grubu, en karmaşık çok eksenli hareket gereksinimlerini bile karşılayabilecek esnekliğe sahiptir.
-
Profil genişlikleri: 30 mm – 200 mm
-
Tahrik seçenekleri: Dişli kayış, bilyalı / trapez vida, kremayer ve pinyon, lineer motor
-
Strok uzunlukları: 100 mm – 4 m
-
Yük kapasitesi: 300 kg’a kadar
-
Konumlandırma tekrarlanabilirliği: ± 0.025 – 0.1 mm

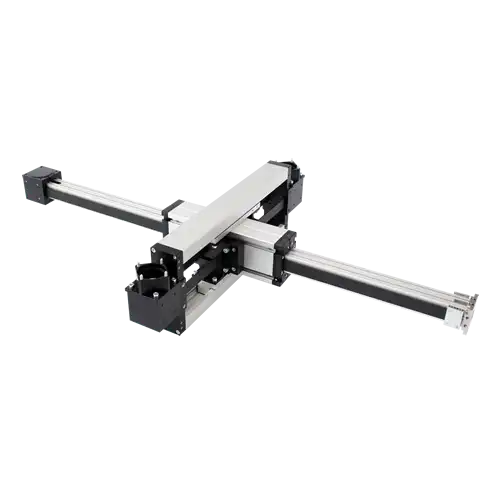

2D Çok Eksenli Sistemler
2D çok eksenli sistemler, yüzey portalları veya yüzey gantry sistemleri olarak da bilinir ve 2D yüksek hızlı taşıma veya pick-and-place uygulamaları için ideal bir çözümdür. Ürün gamımız, XZ eksenleri (ELZI) veya XY eksenleri (ELZU) için önceden yapılandırılmış, kullanıma hazır 2D çok eksenli sistemleri içerir. Her iki sistem de çeşitli yönlendirme noktaları üzerinden bağlı kalan döner bir kayış ile tahrik edilir. ELZI serisi, çift kılavuzlu bir yatay X ekseni ve bir dikey Z ekseninden oluşur; ELZU serisi ise iki Y ekseni ve bir güçlendirilmiş X ekseninden oluşmaktadır.

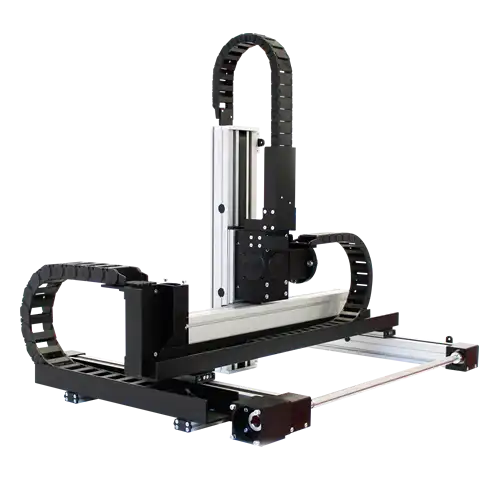

3D Çok Eksenli Sistemler
Uygulamanızın özel gereksinimlerine uygun, özel üretim çok eksenli sistemler sunuyoruz. Çok eksenli sistemlerimizin modüler yapısı sayesinde farklı profil tipleri, kılavuz ve tahrik seçenekleri ile motorlar, adaptörler, kablo zincirleri, anahtarlar, güvenlik frenleri ve kelepçeler gibi geniş aksesuar seçeneklerini bir araya getirerek ihtiyaçlarınıza tam uyum sağlayan tamamen özelleştirilmiş çözümler tasarlayabiliyoruz. Farklı endüstrilerde yürütülen projelerdeki uzun yıllara dayanan deneyimimiz sayesinde teknik ekibimiz, uygulamanız için ihtiyaç analizi, hesaplamalar ve teknik değerlendirmeler sunabilmektedir.
